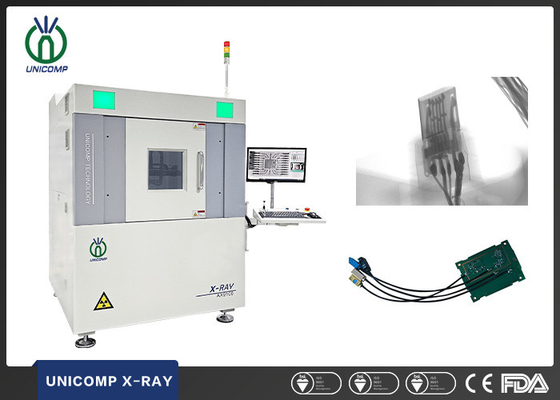

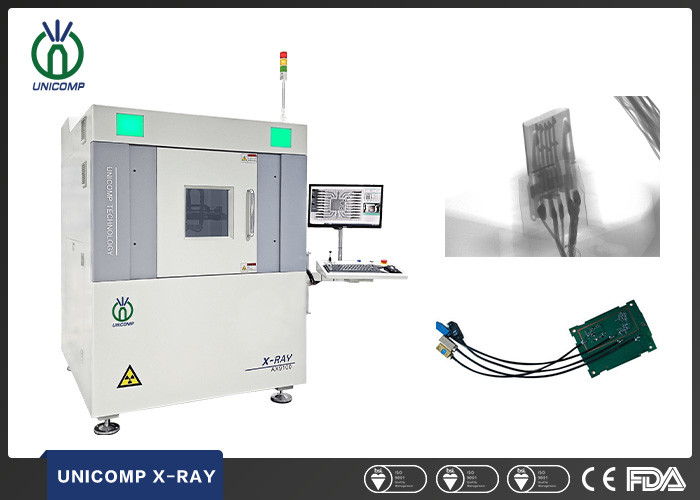

1.6kW Unicomp de programmation en différé X Ray AX9100 pour le connecteur
Propriétés de base
Lieu d'origine:
LA CHINE
Nom de la marque:
UNICOMP
Attestation:
CE, FDA
Numéro de modèle:
AX9100
Propriétés commerciales
Quantité minimum de commande:
1set
Prix:
can negotiate
Conditions de paiement:
T/T, L/C
Capacité d'approvisionnement:
300 ensembles par mois
Résumé du produit
CE/FDA a délivré un certificat la machine d'inspection de rayon X d'Unicomp AX9100 pour le vide de soudure Qual du jeu de puces BGA de carte mère d'ordinateur Caractéristiques : ●Tube à rayon X de 90-130KV 7μm.●Pixels FPD de haute résolution de grande vitesse et de millions.●1000X rapport optique, ...
Détails du produit
Mettre en évidence:
Unicomp de programmation en différé X Ray
,connecteur Unicomp X Ray
,1.6kW X Ray Inspection Machine
Name:
Machine d'inspection de rayon X
Application:
SMT, EMS, BGA, Électronique, CSP, LED, Flip Chip, Semi-conducteur
Tube Voltage:
130KV
Industry:
Industrie électronique
Size:
1350 (L) x1250 (W) x1700 (H) millimètre
X-Ray Leakage:
< 1uSv="">
Weight:
1900KG
Power Consumption:
1.6KW
Description du produit
CE/FDA a délivré un certificat la machine d'inspection de rayon X d'Unicomp AX9100 pour le vide de soudure Qual du jeu de puces BGA de carte mère d'ordinateur
Caractéristiques :
●Tube à rayon X de 90-130KV 7μm.
●Pixels FPD de haute résolution de grande vitesse et de millions.
●1000X rapport optique, image en temps réel à haute définition.
●opération d'Un-bouton avec l'affichage d'image 2.5D.
●Fonction de programmation en différé, détection de mode de navigation.
●tringlerie de 7 axes, détection d'inclinaison de 70 degrés.
Applications :
●SMT, BGA, CSP, Flip Chip, détection de LED.
●Semi-conducteur, composants de empaquetage, industrie de batterie.
●Composants électroniques, pièces d'auto, industrie photovoltaïque.
●Moulage en matrice en aluminium, plastique de moulage.
●Céramique, d'autres industries spéciales.
| Résumé de système | |
| Empreinte de pas | 1420 (W)×1580 (D)×2000 (H) millimètre |
| Poids de machine | 2640 kilogrammes |
| Alimentation d'énergie | C.A. 110~220V, 50/60Hz |
| Taille de emballage de contreplaqué | 165 (W)×180 (D)×225 (H) cm |
| Poids de emballage | 2800 kilogrammes |
| Puissance | 3,0 kilowatts |
| Tube à rayon X | |
| Type de tube | Scellé |
| Max. Power | 40W |
| Tension | 0~130kV (réglable) |
| Taille de tache de foyer | 7μm |
| Système de représentation | |
| Détecteur | Détecteur à panneau plat (FPD) |
| Taille de pixel | 85μm |
| Région efficace de détection | 130*130mm |
| Débits d'images | 20fps |
| Pixel Matrix | 1536*1536 |
| Rapport optique de système | 1600X |
| Logiciel | |
| Automatique-mesure | Vides de soudure de BGA Automatique-mesurant et données de soutien/sortie graphique |
| Outils de mesure multiples | Distance de mesure de soutien, angle, diamètre, polygone, taux remplissant de PTH, etc. |
| Mode de commande numérique par ordinateur | Inspection programmable de commande numérique par ordinateur, opération et convivial faciles |
| Affichage en temps réel | En temps réel montrant les données fonctionnantes de la tension, du courant, de l'angle, de la date, etc. |
| Navigation | Système de positionnement commode de point de cible |
| Système de contrôle de mouvement | |
| Contrôle de mouvement | Manette, clavier numérique et souris |
| Région de chargement maximale/poids | Ф570mm/10kg |
| Max. Inspection Area | 450*450mm |
| Vues obliques | Maximal 55° Filting rotation)/360° (de FPD (Tableau) |
| Manipulateur | 7-axis avec X1/X2/Y/Z1/Z2/T (55°) /R (360°) |
| PC industriel | |
| Moniteur | 22' “affichage d'affichage à cristaux liquides de FHD |
| Système OS | Windows 10 64bit |
| Disque dur | 1TB |
| RAM | 8GB |
| Modèle d'unité centrale de traitement | Processeur d'Intel i7 |
| D'autres caractéristiques | |
| Économie d'énergie | Rayon X automatique- quand il est terminé sans emploi que 5 minutes |
| Opération de sécurité | Couplage et voyant d'alarme électromagnétiques |
| Gestion d'autorité | Mot de passe Magnagement |
| Sécurité de rayon X | <1> |
| * les caractéristiques sont sujettes au changement sans préavis, toutes les marques déposées sont la propriété du fabricant de système. | |
