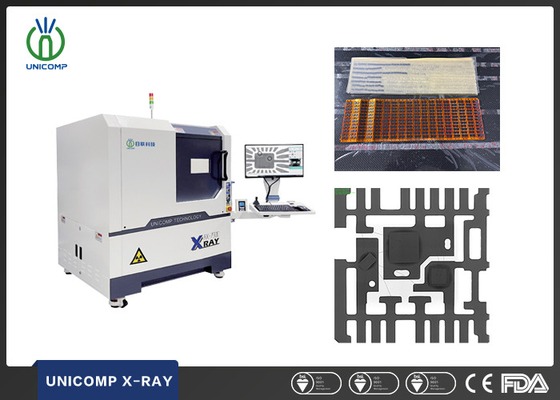

Mise à niveau vers le détecteur à panneau plat équipement d'inspection par rayons X FPD pour IC avec matrice de pixels 1536 * 1536 mm
Propriétés de base
Lieu d'origine:
Chine
Nom de la marque:
UNICOMP
Attestation:
CE, FDA
Numéro de modèle:
AX7900
Propriétés commerciales
Quantité minimum de commande:
1 jeu
Prix:
can negotiate
Conditions de paiement:
T/T, L/C
Capacité d'approvisionnement:
300 ensembles par mois
Résumé du produit
Équipement d'inspection par rayons X pour CI Description de la machine à rayons X pour CI AX7900 : Il a des applications étendues dans divers domaines tels que BGA, CSP, Flip Chip, LED, Fusible, Diode, PCB, Semi-conducteur, Production de batteries, Moulage de métaux miniatures, Assemblages de ...
Détails du produit
Mettre en évidence:
Équipement d'inspection par rayons X IC
,Équipement d'inspection par rayons X de 1536*1536 mm
,Équipement d'inspection par rayons X pour IC
Voltage:
90kV
Weight:
1240kg
Focus Spot Size:
5μm
Detector:
Détecteur à panneau plat (FPD)
Pixel Size:
84 μm
Geometric Magnification:
52X
Pixel Matrix:
1536*1536 mm
Description du produit
Équipement d'inspection par rayons X pour CI
Description de la machine à rayons X pour CI AX7900 :
Il a des applications étendues dans divers domaines tels que BGA, CSP, Flip Chip, LED, Fusible, Diode, PCB, Semi-conducteur, Production de batteries, Moulage de métaux miniatures, Assemblages de connecteurs électroniques, Câblage, Pièces aérospatiales et Industrie photovoltaïque, pour n'en nommer que quelques-uns.
CARACTÉRISTIQUES de la machine à rayons X pour CI AX7900 :
-
Système de pointeur laser de positionnement de précision installé sur une grande table d'inspection
-
Contrôle précis, positionnement automatique par programmation CNC
- Inclinaison FPD ±25
- Verrouillage électromagnétique de sécurité
-
Système de gestion d'accès par empreintes digitales
-
Surveillance en temps réel des radiations
Spécifications techniques de l'AX7900
| Article | Définition | Spécifications |
| Paramètres du système | Taille | 1215(L)x1325(l)x1700(H)mm |
| Poids | 1240kg | |
| Puissance |
AC 220V, 50/60Hz
|
|
| Consommation électrique | 0.8kW | |
| Tube à rayons X | Type |
Scellé
|
| Tension max. |
90kV
|
|
| Puissance max. | 8W | |
| Taille du spot | 5μm | |
| Système de rayons X | Intensificateur | FPD |
| Moniteur | LCD 24‘’ | |
| Grossissement géométrique | 52X | |
| Zone de détection | Zone de chargement max. | 600mm x 520mm |
| Zone d'inspection max. | 505mm x 440mm | |
| Fuite de rayons X | <1μSv/h
(Conforme à toutes les normes internationales)
|
|
Images d'inspection de la machine à rayons X pour CI AX7900 :
