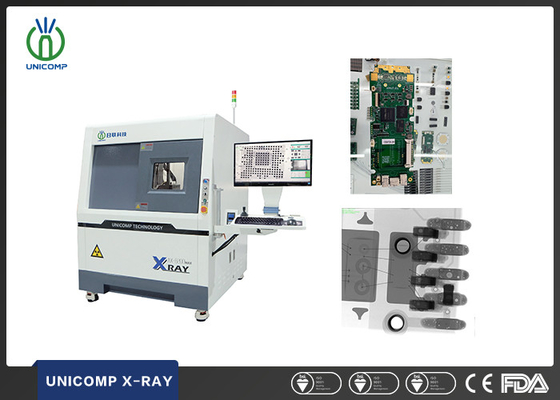

Équipement d'inspection par rayons X de tubes scellés pour PCBA Voltage réglable de 0 à 90 kV
Propriétés de base
Lieu d'origine:
Chine
Nom de la marque:
Unicomp
Attestation:
CE, FDA
Numéro de modèle:
AX8200MAX
Propriétés commerciales
Quantité minimum de commande:
1 PCS
Prix:
can negotiate
Conditions de paiement:
T/T, L/C
Capacité d'approvisionnement:
300 pièces par mois
Résumé du produit
Équipement d'inspection par rayons X pour PCBA Sla pécificationDesMachine à rayons X SMT Résumé du système Une empreinte Le nombre de points de contact doit être le même que le nombre de points de contact. Poids de la machine 1 400 kg Énergie AC 110 à 220 V, 50/60 Hz Taille des emballages en ...
Détails du produit
Mettre en évidence:
Équipement d'inspection par rayons X en tube scellé
,Équipement d'inspection par rayons X PCBA
,Équipement d'inspection par rayons X réglable
Tube Voltage:
0~90kV (réglable)
Tube Type:
Fermé
Focus Spot Size:
5μm
Detector:
Détecteur à panneau plat (FPD)
Packing Weight:
500 kg ou plus
Description du produit
Équipement d'inspection par rayons X pour PCBA
Sla pécificationDesMachine à rayons X SMT
| Résumé du système | |
| Une empreinte | Le nombre de points de contact doit être le même que le nombre de points de contact. |
| Poids de la machine | 1 400 kg |
| Énergie | AC 110 à 220 V, 50/60 Hz |
| Taille des emballages en contreplaqué | 175 (W) × 155 (D) × 200 (H) cm |
| Poids de l'emballage | 500 kg ou plus |
| Consommation d'électricité | 1.0 kW |
| Tubes à rayons X | |
| Type de tube | Fermé |
| Max. puissance | 8W |
| Voltage | 0 à 90 kV (réglable) |
| Taille du point focal | 5 μm |
| Système d'image | |
| Détecteur | Détecteur de panneau plat (FPD) |
| Taille des pixels | 85 μm |
| Zone de détection efficace | 130*130 mm |
| Taux d'images | 20 images par seconde |
| Matrice de pixels | 1536*1536 |
| Magnification du système | 600X |
| Logiciel | |
| Mesure automatique | BGA Vaisseaux de soudure Mesure automatique et données de support/sortie graphique |
| Plusieurs outils de mesure | Prise en charge de la mesure de la distance, de l'angle, du diamètre, du polygone, du taux de remplissage PTH, etc. |
| Mode CNC | Inspection programmable par CNC, opération facile et conviviale |
| Affichage en temps réel | Affichage en temps réel des données de fonctionnement de la tension, du courant, de l'angle, de la date, etc. |
| La navigation | Système de positionnement de la cible |
| Système de contrôle du mouvement | |
| Contrôle du mouvement | Joystick, clavier, souris et panneau tactile |
| Max. Surface de chargement/poids | 610*610 mm / 10 kg |
| Max. zone d'inspection | 550*550 mm |
| Les points de vue obliques | Maximum 60° |
| Manipulateur | 6 axes avec X / Y / Z1 / Z2 / T1 / T2 |
| PC industriels | |
| Moniteur | Affichage LCD tactile interactif 24 ̊ FHD |
| Système d'exploitation | Pour Windows 10 64 bits |
| Disque dur | 1 TB |
| La RAM | 8 Go |
| Modèle de processeur | Processeur Intel i7 |
| Autres caractéristiques | |
| La porte est ouverte. | Glisse électrique |
| Sécurité aux rayons X | < 1μSv/h (respecte toutes les normes internationales) |
| Gestion de l'autorité | Système d'accès à l'empreinte digitale et support d'accès au mot de passe. |
| Opération de sécurité | Blocage électromagnétique, voyant d'avertissement et moniteur de fuite de radiation en temps réel |
| *Les spécifications sont sujettes à changement sans préavis. Toutes les marques sont la propriété du fabricant du système. | |
Champs d'application de la machine à rayons X
Il est largement appliqué pour le BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, semi-conducteurs, industrie des batteries, petite coulée de métal, électronique
Module de connexion, câbles, composants aérospatiaux, industrie photovoltaïque, etc.
Fonction et caractéristiques de la machine à rayons X
Inspection Images de la machine à rayons X SMT
