Inspection radiologique précise pour le contrôle des PCB Fuite de rayons X 1uSv/h Voltage 0-110kV réglable
Propriétés de base
Lieu d'origine:
Chine
Nom de la marque:
UNICOMP
Attestation:
CE, FDA
Numéro de modèle:
AX8500
Propriétés commerciales
Quantité minimum de commande:
1 ensemble
Prix:
can negotiate
Conditions de paiement:
T/T, L/C
Capacité d'approvisionnement:
300 ensembles par mois
Résumé du produit
Inspection par rayons X pour le contrôle de la qualité des PCB UneLe nombredeMachine à rayons X SMT Il est largement utilisé pour le BGA, le CSP, le Flip Chip, le LED, le fusible, la diode, le PCB, les semi-conducteurs, l'industrie des batteries, la coulée de petits métaux, Module de connecteur ...
Détails du produit
Mettre en évidence:
Inspection par rayons X réglable
,Inspection par rayons X du contrôle des PCB
,1 uSv/h Inspection par rayons X
Name:
Machine d'inspection par rayons X
Voltage:
0 à 110 kV (réglable)
Industry:
Industrie électronique
Footprint:
1250 (L) x1300 (W) x1900 (H) millimètre
X-Ray Leakage:
< 1uSv="">
Weight:
1 500 kg
Description du produit

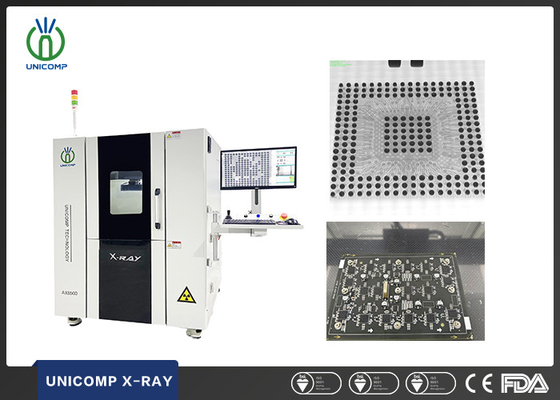

Inspection par rayons X pour le contrôle de la qualité des PCB
UneLe nombredeMachine à rayons X SMT
Il est largement utilisé pour le BGA, le CSP, le Flip Chip, le LED, le fusible, la diode, le PCB, les semi-conducteurs, l'industrie des batteries, la coulée de petits métaux,
Module de connecteur électronique, câbles, composants aérospatiaux, industrie photovoltaïque, etc.

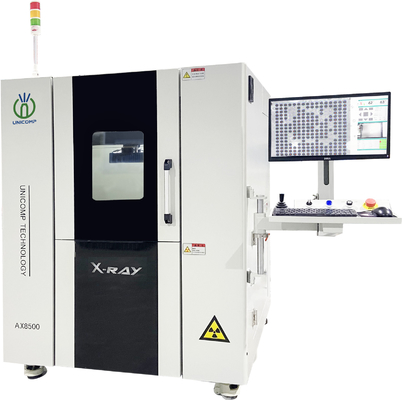

Caractéristiques de la machine de radiographie de bureau
- Table d'inspection de grande taille avec localisateur laser à rotation à 360° pour une localisation précise
- L'excédent d'eau est supérieur ou égal à 1000 X
- Contrôle précis, programmation CNC, positionnement automatique
- FPD 55° Inspection de l'inclinaison
- Mouvement sur 6 axes
- Console réglable
Sla pécificationDesAppareil de radiographie de bureau
| Nom de l'article | Définition | Spécifications |
| Tubes à rayons X | Type de tube | Fermé |
| Voltage | 0 à 110 kV (réglable) | |
| Max. puissance | 25 W | |
| Taille du point focal | 5 μm | |
| Système d'image | Détecteur | Détecteur de panneau plat (FPD) |
| Zone de détection efficace | La taille de l'appareil doit être indiquée. | |
| Matrice de pixels | Le nombre de pixels est le plus grand. | |
| Taille des pixels | 84 μm | |
| Taux d'images | 20 images par seconde | |
| Magnification du système | 1000X | |
| Logiciel | Mesure automatique |

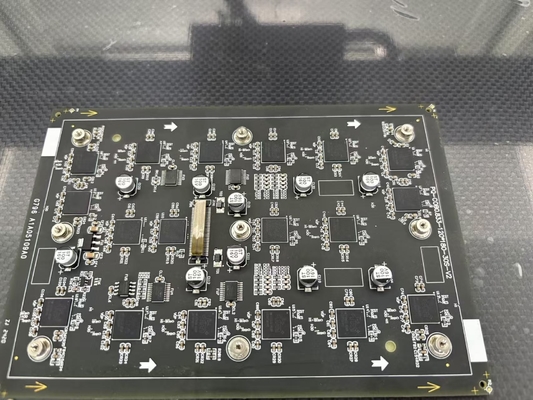

Défauts internes des composants électroniques, qualité de soudage PCBA Mesure automatique et données de support/sortie graphique
|
| Plusieurs outils de mesure | Prise en charge de la mesure de la distance, de l'angle, du diamètre, du polygone, du taux de remplissage PTH, etc. | |
| Affichage en temps réel | Affichage en temps réel des données de fonctionnement de la tension, du courant, de l'angle, de la date, etc. | |
| La navigation | Navigation dans les fenêtres visuelles | |
| Utilisateur convivial | Transporteur automatique de composants de rouleau à rouleau, facile à utiliser et convivial | |
| Système de contrôle du mouvement | Manipulateur |
6 axes avec X1 / X2 / Y / Z1 / T (55°) / R (360°)
|
| Max. Surface de chargement/poids |
F570 mm / 10 kg
|
|
| Max. zone d'inspection | 450*450 mm | |
| Contrôle du mouvement |
Joystick, clavier et souris
|
FAQ:
1Le colis est-il en sécurité pendant la livraison?
Tous les appareils d'inspection aux rayons X sont emballés dans un carton en bois massif standard.
2Vous avez la garantie, le service après vente?
Garantie gratuite d'un an pour les pièces de rechange, support technique à vie.
Nous avons une équipe professionnelle après-vente, si vous avez des questions, des vidéos d'assistants sont également fournies dans le service après-vente.
3Si nous venons à votre usine si vous fournirez une formation gratuite?
Oui, nous vous invitons chaleureusement à visiter notre usine, nous organiserons la formation gratuite pour vous.
Nos services
- Aider les clients à analyser les projets de produits et fournir des solutions de détection.
- Fournir des solutions de détection professionnelles.
- Nous avons des services de conception de jigs.
- Rapidité de rétroaction de 24 heures par e-mail aux autres.
- Test de détection d'échantillon gratuit.
- Fournir un service de vérification des informations relatives à l'expédition et à la livraison.
- Une garantie d'un an, une promesse à vie.
