Détails sur le produit:
Conditions de paiement et expédition:
|
| Voltage du tube: | 0~90kV (réglable) | Type de tube: | Fermé |
|---|---|---|---|
| Taille de tache de foyer: | 5μm | Détecteur: | Détecteur à panneau plat (FPD) |
| Poids de l'emballage: | 1620 kilogrammes | Énergie électrique: | C.A. 110~220V, 50/60Hz |
| Mettre en évidence: | Inspection par rayons X des appareils électroniques,Inspection par rayons X de la FPD,Inspection professionnelle par rayons X |
||

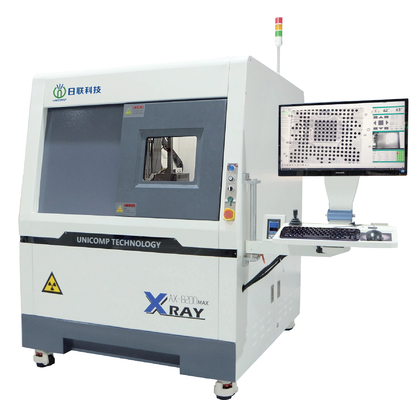

Inspection par rayons X des appareils électroniques
Sla pécificationDesMachine à rayons X SMT
| Résumé du système | |
| Une empreinte | Le nombre de points de contact doit être le même que le nombre de points de contact. |
| Poids de la machine | 1450 kg |
| Énergie | AC 110 à 220 V, 50/60 Hz |
| Taille des emballages en contreplaqué | 1750 ((W) × 1920 ((D) × 2000 ((H) cm |
| Poids de l'emballage | 1620 kg |
| Consommation d'électricité | 1.5 kW |
| Tubes à rayons X | |
| Type de tube | Fermé |
| Max. puissance | 8W |
| Voltage | 0 à 90 kV (réglable) |
| Taille du point focal | 5 μm |
| Système d'image | |
| Détecteur | Détecteur de panneau plat (FPD) |
| Taille des pixels | 84 μm |
| Zone de détection efficace | La taille de l'appareil doit être indiquée. |
| Taux d'images | 30 images par seconde |
| Matrice de pixels | 1536*1536 |
| Magnification du système | 600X |
| Logiciel | |
| Mesure automatique | BGA Vaisseaux de soudure Mesure automatique et données de support/sortie graphique |
| Plusieurs outils de mesure | Prise en charge de la mesure de la distance, de l'angle, du diamètre, du polygone, du taux de remplissage PTH, etc. |
| Mode CNC | Inspection programmable par CNC, opération facile et conviviale |
| Affichage en temps réel | Affichage en temps réel des données de fonctionnement de la tension, du courant, de l'angle, de la date, etc. |
| La navigation | Système de positionnement de la cible |
| Système de contrôle du mouvement | |
| Contrôle du mouvement | Joystick, clavier, souris et panneau tactile |
| Max. Surface de chargement/poids | 610*610 mm / 10 kg |
| Max. zone d'inspection | 550*550 mm |
| Les points de vue obliques | Maximum 60° (Radiographie et détecteur)
|
| Manipulateur | 6 axes avec X / Y / Z1 / Z2 / T1 / T2 |
| PC industriels | |
| Moniteur | Affichage LCD tactile interactif 24 ̊ FHD |
| Système d'exploitation | Pour Windows 10 64 bits |
| Disque dur | 1 TB |
| La RAM | 16 Go |
| Modèle de processeur | Processeur Intel i7 |
| Autres caractéristiques | |
| La porte est ouverte. | Glisse électrique |
| Sécurité aux rayons X | < 1μSv/h (respecte toutes les normes internationales) |
| Gestion de l'autorité | Système d'accès à l'empreinte digitale et support d'accès au mot de passe. |
| Opération de sécurité | Blocage électromagnétique, voyant d'avertissement et moniteur de fuite de radiation en temps réel |
| *Les spécifications sont sujettes à changement sans préavis. Toutes les marques sont la propriété du fabricant du système. | |
Champs d'application de la machine à rayons X
Il est largement utilisé dans des industries telles que BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconducteur, Batterie, Casting de petits métaux, Modules de connecteurs électroniques, câbles, composants aérospatiaux,et photovoltaïque, entre autres.
Fonction et caractéristiques de la machine à rayons X
Inspection Images de la machine à rayons X SMT
