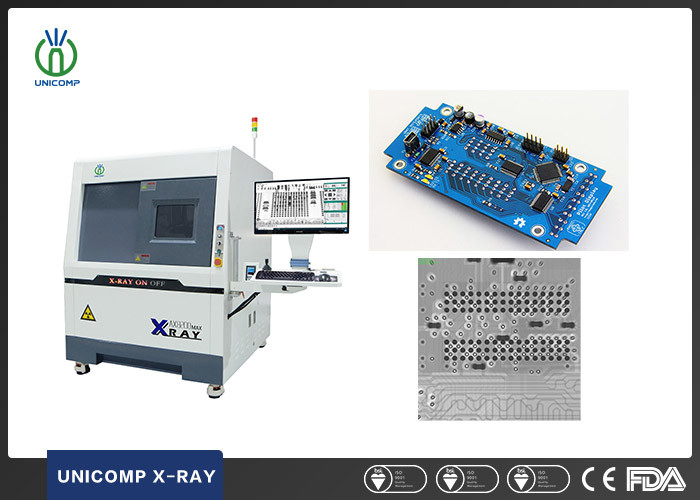

AX8200max électronique machine à rayons X avec 6 axes 360 degrés de rotation facultatif
Propriétés de base
Lieu d'origine:
Chine
Nom de la marque:
Unicomp
Attestation:
CE, FDA
Numéro de modèle:
AX8200MAX
Propriétés commerciales
Quantité minimum de commande:
1 pièces
Prix:
can negotiate
Conditions de paiement:
T/T, L/C
Capacité d'approvisionnement:
300 pièces par mois
Résumé du produit
Unicomp AX8200Max Système d'inspection par rayons X à microfocus pour les semi-conducteurs Sla pécificationDesMachine à rayons X SMT Résumé du système Une empreinte Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. Poids de la machine 1 400 kg Énergie AC ...
Détails du produit
Mettre en évidence:
Machine à rayons X à rotation électronique 360
,Machine à rayons X électronique à 6 axes
,AX8200max Machine électronique à rayons X
Tube Voltage:
0~90kV (réglable)
Tube Type:
Scellé
Focus Spot Size:
5μm
Detector:
Détecteur à panneau plat (FPD)
Packing Weight:
1500 kg
Power Supply:
C.A. 110~220V, 50/60Hz
Description du produit
Unicomp AX8200Max Système d'inspection par rayons X à microfocus pour les semi-conducteurs
Sla pécificationDesMachine à rayons X SMT
| Résumé du système | |
| Une empreinte | Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. |
| Poids de la machine | 1 400 kg |
| Énergie | AC 110 à 220 V, 50/60 Hz |
| Taille des emballages en contreplaqué | 175 (W) × 155 (D) × 200 (H) cm |
| Poids de l'emballage | 500 kg ou plus |
| Consommation d'électricité | 1.0 kW |
| Tubes à rayons X | |
| Type de tube | Fermé |
| Max. puissance | 8W |
| Voltage | 0 à 90 kV (réglable) |
| Taille du point focal | 5 μm |
| Système d'image | |
| Détecteur | Détecteur de panneau plat (FPD) |
| Taille des pixels | 85 μm |
| Zone de détection efficace | 130*130 mm |
| Taux d'images | 20 images par seconde |
| Matrice de pixels | 1536*1536 |
| Magnification du système | 600X |
| Logiciel | |
| Mesure automatique | BGA Vaisseaux de soudure Mesure automatique et données de support/sortie graphique |
| Plusieurs outils de mesure | Prise en charge de la mesure de la distance, de l'angle, du diamètre, du polygone, du taux de remplissage PTH, etc. |
| Mode CNC | Inspection programmable par CNC, opération facile et conviviale |
| Affichage en temps réel | Affichage en temps réel des données de fonctionnement de la tension, du courant, de l'angle, de la date, etc. |
| La navigation | Système de positionnement de la cible |
| Système de contrôle du mouvement | |
| Contrôle du mouvement | Joystick, clavier, souris et panneau tactile |
| Max. Surface de chargement/poids | 610*610 mm / 10 kg |
| Max. zone d'inspection | 550*550 mm |
| Les points de vue obliques | Maximum 60° |
| Manipulateur | 6 axes avec X / Y / Z1 / Z2 / T1 / T2 |
| PC industriels | |
| Moniteur | Affichage LCD tactile interactif 24 ̊ FHD |
| Système d'exploitation | Pour Windows 10 64 bits |
| Disque dur | 1 TB |
| La RAM | 8 Go |
| Modèle de processeur | Processeur Intel i7 |
| Autres caractéristiques | |
| La porte est ouverte. | Glisse électrique |
| Sécurité aux rayons X | < 1μSv/h (respecte toutes les normes internationales) |
| Gestion de l'autorité | Système d'accès à l'empreinte digitale et support d'accès au mot de passe. |
| Opération de sécurité | Blocage électromagnétique, lumière d'avertissement et moniteur de fuite de radiation en temps réel |
| *Les spécifications sont sujettes à changement sans préavis. Toutes les marques sont la propriété du fabricant du système. | |
Champs d'application de la machine à rayons X
Il est largement appliqué pour le BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconducteur, industrie des batteries, Casting de petits métaux, module de connecteur électronique, câbles, composants aérospatiaux, industrie photovoltaïque,et ainsi de suite.
Fonction et caractéristiques de la machine à rayons X

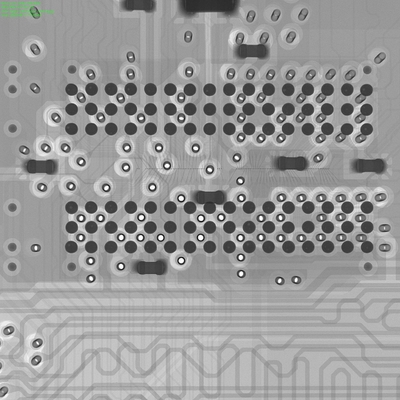

Inspection Images de la machine à rayons X SMT
