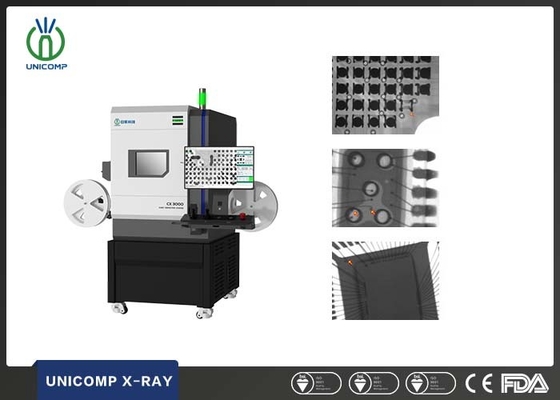

1uSv/h portatif 90kV 0.5kW X Ray Inspection Machine For PCBA
Propriétés de base
Lieu d'origine:
La Chine
Nom de la marque:
UNICOMP
Attestation:
CE, FDA
Numéro de modèle:
CX3000
Propriétés commerciales
Quantité minimum de commande:
1set
Prix:
can negotiate
Conditions de paiement:
T/T,L/C
Capacité d'approvisionnement:
30 ensembles par mois
Résumé du produit
Spécifications techniques Nom de l'article Définition Les spécifications Tubes à rayons X Voltage maximal, type 90 kV, fermé Consommation d'électricité 8W Taille du point focal 5 μm Magnification 200 fois Détecteur Type de détecteur FPD Résolution 101 LP/cm Zones d'action 58 mm × 54 mm Syst...
Détails du produit
Mettre en évidence:
0.5kW X Ray Inspection Machine
,90kV X Ray Inspection Machine
,machine d'inspection de 1uSv/H PCBA
Name:
L'électronique X Ray Machine
Application:
SMT, SME, BGA, l'électronique, CSP, LED, Flip Chip, semi-conducteur
X-Ray Coverage:
48mm x 54mm
X-Ray Leakage:
< 1uSv="">
Weight:
300 kilos
Power Consumption:
0.5kW
Description du produit
Spécifications techniques
| Nom de l'article | Définition | Les spécifications |
| Tubes à rayons X | Voltage maximal, type | 90 kV, fermé |
| Consommation d'électricité | 8W | |
| Taille du point focal | 5 μm | |
| Magnification | 200 fois | |
| Détecteur | Type de détecteur | FPD |
| Résolution | 101 LP/cm | |
| Zones d'action | 58 mm × 54 mm | |
| SystèmeOrdinateur | Système d'exploitation | PC industriel, processeur Win 7, i7 |
| Moniteur | 22 ̊ LCD | |
| Logiciel | Interface utilisateur | Système de traitement d'image DXI multifonctionnel Unicomp |
| Plateforme de travail | Max. zone de chargement | 235 mm × 205 mm |
| Max. zone d'inspection | 190 mm × 165 mm | |
| Max. Poids de chargement | 5 kg ou plus | |
| Contrôle du mouvement | Joysticks, souris et claviers | |
| La rotation | Option de fixation à inclinaison à 360° | |
| La navigation | La caméra | Caméra HD, point laser |
| Axe | Manipulateur | 3-axe avec X / Y / Z |
| Caractéristiques de l'équipement | Énergie | AC 110 à 220 V (± 10%) 50 Hz, 1 kW |
| Définition des dimensions | 750 ((L) × 570 ((W) × 890 ((H) mm | |
| Poids du système | 300 kg ou plus | |
| Garantie | Garantie d'un an, remplacement gratuit des pièces en raison d'un défaut du fabricant d'origine, mais prévoyez des dommages causés par l'homme et la force majeure | |
| Accessoires facultatifs | Jig de rotation |
|
UneLe nombre
- SMT, BGA, CSP, Flip Chip, détection LED,
- Il s'agit d'un projet de recherche qui a pour objectif de développer des technologies de l'information.
- La coulée sous pression de l'aluminium, le moulage du plastique, la céramique et autres industries spéciales.
- Composants électroniques, pièces automobiles, photovoltaïque,
Caractéristiques
- Tubes à rayons X fermées de 90 kV 5 μm
- FPD haute résolution avec système de mouvement à 3 axes, répondant aux exigences d'inspection de base
- Navigation dans les fenêtres, suivi des cibles facilement
- La zone de chargement maximale est de 235 mm×205 mm, la zone d'inspection maximale est de 165 mm×190 mm, avec un grossissement de 200 x
Images aux rayons X
Sécurité aux rayons X: Toutes les machines à rayons X fabriquées par Unicomp Technology sont conformes au Règlement FDA-CDRH CFR 21 1020.40 sous-chapitre J pour les systèmes à rayons X de cabine.La norme FDA-CDRH pour les systèmes de radiographie de cabine stipule que l'émission de rayonnement ne doit pas dépasser5 millilitres à l'heure de n'importe quelle surface externe.(fuite inférieure à 1 μSv/h)sont généralement 5 à 10 fois inférieurs aux normes internationales.
