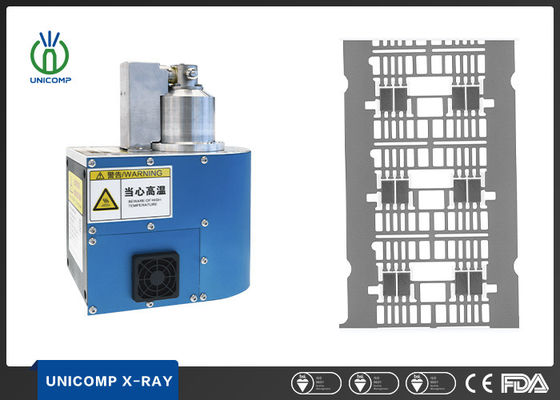

Microfocus à tube fermé intégré Source de rayons X 90kV 5um
Propriétés de base
Lieu d'origine:
La Chine
Nom de la marque:
Unicomp
Attestation:
CE
Numéro de modèle:
UNMS-U90D
Propriétés commerciales
Quantité minimum de commande:
1set
Prix:
Can be negotiated
Conditions de paiement:
T/T, L/C
Capacité d'approvisionnement:
100 par mois
Résumé du produit
Tube à rayons X microfocus Unicomp 90kV 5um pour machine à rayons X pour cadre de plomb de semi-conducteur Paramètre clé Tension maximale du tube : 90 kV Puissance maximale du tube : 8 W Taille de spot minimale :
Détails du produit
Mettre en évidence:
Tube fermé Microfocus X Ray Source
,Tube intégré Microfocus X Ray Source
,X intégré par 5um Ray Sources
Description du produit
Tube à rayons X microfocus Unicomp 90kV 5um pour machine à rayons X pour cadre de plomb de semi-conducteur
Paramètre clé
-
Tension maximale du tube : 90 kV
-
Puissance maximale du tube : 8 W
-
Taille de spot minimale : <5μm @ 4W
-
Angle du faisceau : 45°
UNMS-U90D est un tube fermé intégré de petit volume Source de rayons X microfocus 90 kV avec la technologie de cathode chaude, une petite taille de spot focal, un grossissement élevé et une émission de rayons X stable. Il peut pénétrer les composants électroniques, les circuits imprimés, les cartes de circuits assemblés, les piles, etc. et obtenir des images claires et de haute qualité de la structure interne.
Applications
-
Circuits imprimés et dispositifs à semi-conducteurs
-
Fabrication électronique SMT, PCBA
-
Faisceau de câbles et connecteur
-
Batterie grand public 3C
Spécifications
| Plage de tension de fonctionnement du tube | 0-90 kV |
| Plage de courant de fonctionnement du tube | 0-180 μA |
| Puissance maximale du tube | 8 W |
| Tension d'entrée (CC) | +24 ±0,5 V |
| Consommation d'énergie | Moins de 30 W |
| Taille du spot focal | 7 μm (5 μm@4 W) |
| Matériau/épaisseur de la fenêtre | Be/0,1 mm |
| Diamètre de la fenêtre | 8 mm |
| Angle du faisceau | 45° |
| Matériau cible | W |
| FOD | 10,2 ±0,2 mm |
| Poids | Environ 3,5 kg |
| Verrouillage de sécurité | Court-circuit externe |
| Connexion de contrôle | Contrôle analogique |
| Mode de fonctionnement | Continu |
| Température ambiante de fonctionnement | 10-40 ℃ |
| Température ambiante de stockage | 0-50 ℃ |
| Humidité de fonctionnement et de stockage | 10-80 % |
Images radiographiques
Empreinte
