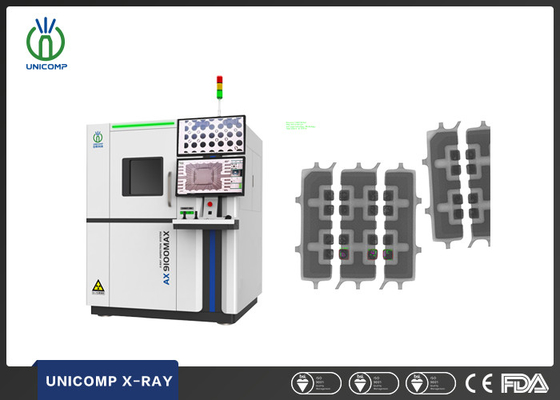

Machine industrielle d'inspection à rayons X 130KV, pour la détection des BGA, PCBA et des vides de soudure, AX9100MAX UNICOMP
Propriétés de base
Lieu d'origine:
La Chine
Nom de la marque:
UNICOMP
Attestation:
CE, FDA
Numéro de modèle:
AX9100 max
Propriétés commerciales
Quantité minimum de commande:
1 série
Prix:
can negotiate
Conditions de paiement:
LC, T/T
Capacité d'approvisionnement:
100set/montrh
Résumé du produit
Machine d'inspection industrielle à rayons X de 130 KV pour la détection de BGA, PCBA et de la soudure AX9100MAX UNICOMP Ce système est largement déployé dans divers scénarios d'inspection, y compris BGA, CSP, flip chip, LED, fusibles, diodes, PCB, semi-conducteurs discrets, batteries au lithium, pi...
Détails du produit
Mettre en évidence:
Machine à rayons X de mesure de courbure IC
,Machine à rayons X à angle d'inclinaison de 60°
,Machine à rayons X de taille de pixels de 84 μm
X-Ray Tube Type:
Type scellé
Pixel Size:
84 μm
Pixel:
1536*1536
Footprint:
Le nombre d'étoiles est déterminé par le nombre d'étoiles.
Description du produit
Machine d'inspection industrielle à rayons X de 130 KV pour la détection de BGA, PCBA et de la soudure AX9100MAX UNICOMP
Ce système est largement déployé dans divers scénarios d'inspection, y compris BGA, CSP, flip chip, LED, fusibles, diodes, PCB, semi-conducteurs discrets, batteries au lithium, pièces moulées en métal miniature,les ensembles de connecteurs électroniques, les câbles, les composants photovoltaïques et autres produits microélectroniques.
-
Fonctions et caractéristiques
- Image de vérification
| Résumé du système | |
| Une empreinte | Le nombre d'étoiles est déterminé par le nombre d'étoiles. |
| Poids de la machine | 2400 kg |
| Énergie |
AC 110 à 220 V, 50/60 Hz
|
| Dimension de l'emballage | Le nombre d'étoiles est déterminé par le nombre d'étoiles de l'échantillon. |
| Poids de l'emballage | 2600 kg |
| Consommation d'électricité | 4 kW |
| Tubes à rayons X | |
| Type de tube Type | Type scellé |
| Max. Sortie de puissance | 65 W |
| Voltage | 0 à 130 kV (réglable) |
| Taille du point focal | ≤ 7 μm |
| Système d'image | |
| Détecteur | FPD à haute résolution |
| Taille des pixels | 84 μm |
| Zone de détection efficace | La taille de l'appareil doit être indiquée. |
| Taux d'images | 20 images par seconde |
| Pixel | 1536*1536 |
| Magnification du système | Le 1600X |
| Logiciel | |
| En un clic Zoom dans et hors | Navigation rapide et automatique de la région du ROI |
| Suivi au point fixe lors de l'inclinaison du FPD | Suivi automatique de la table lorsque l'axe est incliné séparément |
| Algorithmes pour la reconstruction de l'image en super-résolution | Améliorez intelligemment la clarté globale de l'image en un seul clic |
| Comparaison automatique des images | Ajustez intelligemment le contraste global de l'image en un seul clic |
| Variété des algorithmes de traitement des filtres | Fonctions de prétraitement d'image d'affûtage, d'amélioration, d'inversion de couleur, de dénouement |
| Système de contrôle du mouvement | |
| Méthode de contrôle du mouvement | Dual joystick, clavier et souris |
| Taille maximale du chargement | F620 mm |
| Taille maximale des inspections | 600*450 mm |
| Inspection de l'inclinaison | Maximum 60°(tube et détecteur) |
| Étape de l'objectif | Rotation horizontale à 360° |
| PC industriels | |
| Moniteur double | Affichage haute définition 4K |
| Système d'exploitation | Pour Windows 10 64 bits |
| Disque dur | 1 TB |
| La RAM | 16G |
| Modèle de processeur | Processeur Intel i7 |
| Autres caractéristiques | |
| La porte est ouverte. | À la main |
| Opération de sécurité | Blocage électromagnétique, lumière d'avertissement et moniteur de fuite de rayonnement en temps réel |
| Gestion de l'autorité | Système de gestion de l'accès aux empreintes digitales et support d'accès au mot de passe |
| Sécurité aux rayons X | < 1μSv/h (respecte toutes les normes internationales) |
* Les spécifications sont sujettes à changement sans préavis, toutes les marques sont la propriété du fabricant du système.
-
