Équipement d'inspection par rayons X pour PCB à consommation électrique de 1,0 kW 1280 L x 1220 W x 1615 H mm
Propriétés de base
Lieu d'origine:
La Chine
Nom de la marque:
UNICOMP
Attestation:
CE, FDA
Numéro de modèle:
AX7900
Propriétés commerciales
Quantité minimum de commande:
1 jeu
Prix:
can negotiate
Conditions de paiement:
T/T, L/C
Capacité d'approvisionnement:
300 ensembles par mois
Résumé du produit
Équipement d'inspection par rayons X pour électronique Description de la machine à rayons X IC AX7900: Il est largement utilisé dans une variété de domaines, y compris BGA, CSP, Flip Chip, LED, fusible, diode, PCB, semi-conducteurs, fabrication de batteries, coulée de petits métaux, modules de ...
Détails du produit
Mettre en évidence:
1Équipement d'inspection par rayons X de 0
,0 kW
,Équipement d'inspection par rayons X pour PCB
Name:
Machine d'inspection de rayon X d'Unicomp
Industry:
Industrie électronique
Size:
Le nombre de points de contact doit être le même que le nombre de points de contact de l'appareil.
X-Ray Leakage:
< 1uSv="">
Weight:
1100 kg
Power Consumption:
1.0KW
Description du produit
Équipement d'inspection par rayons X pour électronique
Description de la machine à rayons X IC AX7900:
Il est largement utilisé dans une variété de domaines, y compris BGA, CSP, Flip Chip, LED, fusible, diode, PCB, semi-conducteurs, fabrication de batteries, coulée de petits métaux, modules de connecteurs électroniques, câbles,Composants aérospatiaux, l'industrie photovoltaïque, entre autres.
Application de la machine à rayons X IC AX7900:
- Tableau d'inspection de grandes dimensions, pointeur laser pour un positionnement précis
- Capacités de contrôle précis, programmation CNC, réglage automatique de la position
- FPD inclinaison réglable à ± 25°
- Système de blocage électromagnétique sécurisé
- Système de contrôle d'accès basé sur les empreintes digitales
- Surveillance en temps réel des niveaux de rayonnement
Caractéristiques de la machine à rayons X IC AX7900:
- Tubes à rayons X de 90KV, détecteur FPD.
- Station de travail multifonctionnelle, mouvement multi-axe X-Y. Mouvement "en arc" de ± 60° (en option).
- Les commandes de mouvement comprennent le mouvement de la table X/Y plus le mouvement du tube et du détecteur de l'axe Z, un mouvement d'inclinaison de ±60° (optionnel).
- Système de traitement d'image DXI multifonctionnel.
- Fonction de programmation X/Y pour plusieurs routines d'inspection d'images
- La zone de chargement maximale est de 420 mm x 420 mm, la zone de détection maximale est de 380 x 380 mm, avec un système d'agrandissement de ~ 300X.
- Mesure automatique du vide/de la zone BGA et génération de rapports.
Spécifications techniques de l'AX7900
| Nom de l'article | Définition | Spécifications |
| Paramètres du système | Taille | Le nombre de points de contact doit être le même que le nombre de points de contact de l'appareil. |
| Le poids | 1100 kg | |
| Le pouvoir |
AC 110/220V, 50/60 Hz
|
|
| Consommation d'électricité | 1.0 kW | |
| Tubes à rayons X | Le type |
Fermé
|
| Max.Tensions |
0 à 90 kV (réglable)
|
|
| Max. Puissance |
8W
|
|
| Taille du point | 85 μm | |
| Système de rayons X | Appareil de renforcement | FPD ((Détecteur de panneau plat) |
| Moniteur | 22 ¢ LCD | |
| Magnification du système | 160 X/360 X | |
| Région de détection | Taille maximale du chargement | 440 mm x 400 mm |
| Max.Zone de contrôle | Pour les appareils à commande numérique | |
| Fuite de rayons X | Les émissions de dioxyde de carbone sont les suivantes: | |

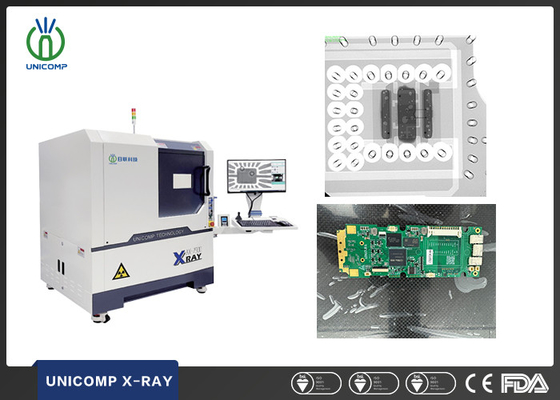

Images de la machine à rayons X IC AX7900:
