Équipement avancé d'inspection à rayons X pour la charge maximale de l'industrie électronique 1240kg
Propriétés de base
Lieu d'origine:
La Chine
Nom de la marque:
UNICOMP
Attestation:
CE, FDA
Numéro de modèle:
AX7900
Propriétés commerciales
Quantité minimum de commande:
1 jeu
Prix:
can negotiate
Conditions de paiement:
T/T, L/C
Capacité d'approvisionnement:
300 ensembles par mois
Résumé du produit
Équipement d'inspection par rayons X pour appareils électroniques Description de la machine à rayons X IC AX7900: Largement utilisé pour le BGA, le CSP, le Flip Chip, le LED, le fusible, la diode, le PCB, les semi-conducteurs, l'industrie des batteries, les petits métauxLa production de pièces moul...
Détails du produit
Mettre en évidence:
Équipement d'inspection par rayons X avancé
,Équipement d'inspection par rayons X pour électronique
,Équipement d'inspection par rayons X de 1000 kg
Name:
Machine d'inspection de rayon X d'Unicomp
Application:
SMT, SME, BGA, l'électronique, CSP, LED, Flip Chip, semi-conducteur
Tube Voltage:
90kV
Industry:
Industrie électronique
Size:
1215(L)x1325(L)x1700(H)mm
X-Ray Leakage:
< 1uSv="">
Weight:
1240kg
Power Consumption:
0,8 kW
Description du produit
Équipement d'inspection par rayons X pour appareils électroniques
Description de la machine à rayons X IC AX7900:
Largement utilisé pour le BGA, le CSP, le Flip Chip, le LED, le fusible, la diode, le PCB, les semi-conducteurs, l'industrie des batteries, les petits métaux
La production de pièces moulées, les modules de connecteurs électroniques, les câbles, les composants aérospatiaux, l'industrie photovoltaïque, etc.
Application de la machine à rayons X IC AX7900:
-
Table d'inspection de grande taille, pointe laser pour une localisation précise
-
Contrôle précis, programmation CNC, positionnement automatique
- FPD Inclinaison à ± 25°
- Blocage électromagnétique sécurisé
-
Système de gestion des accès aux empreintes digitales
-
Surveillance en temps réel des radiations
Caractéristiques de la machine à rayons X IC AX7900:
- Tubes à rayons X de 90KV, détecteur FPD.
- Station de travail multifonctionnelle, mouvement multi-axe X-Y. Mouvement "en arc" de ± 60° (en option).
- Les commandes de mouvement comprennent le mouvement de la table X/Y plus le mouvement du tube et du détecteur sur l'axe Z, un mouvement d'inclinaison de ±60° (optionnel).
- Système de traitement d'image DXI multifonctionnel.
- Fonction de programmation X/Y pour plusieurs routines d'inspection d'images
- La zone de chargement maximale est de 600 mm x 520 mm, la zone de détection maximale est de 505 x 440 mm, avec un grossissement géométrique de ~ 52X.
- Mesure automatique du vide/de la zone BGA et génération de rapports.
Spécifications techniques de l'AX7900
| Nom de l'article | Définition | Spécifications |
| Paramètres du système | Taille | Le nombre de points de contact doit être le même que le nombre de points de contact. |
| Le poids | 1240 kg | |
| Le pouvoir |
AC 220V, 50/60 Hz
|
|
| Consommation d'électricité | 00,8 kW | |
| Tubes à rayons X | Le type |
Fermé
|
| Max.Tensions |
90 kV
|
|
| Max. Puissance |
8W
|
|
| Taille du point | 84 μm | |
| Système de rayons X | Appareil de renforcement | FPD ((Détecteur de panneau plat) |
| Moniteur | 24 ¢LCD | |
| Magnification géométrique | 52X | |
| Région de détection | Taille maximale du chargement | 600 mm x 520 mm |
| Max.Zone de contrôle | 505 mm x 440 mm | |
| Fuite de rayons X | Les émissions de dioxyde de carbone sont les suivantes: | |

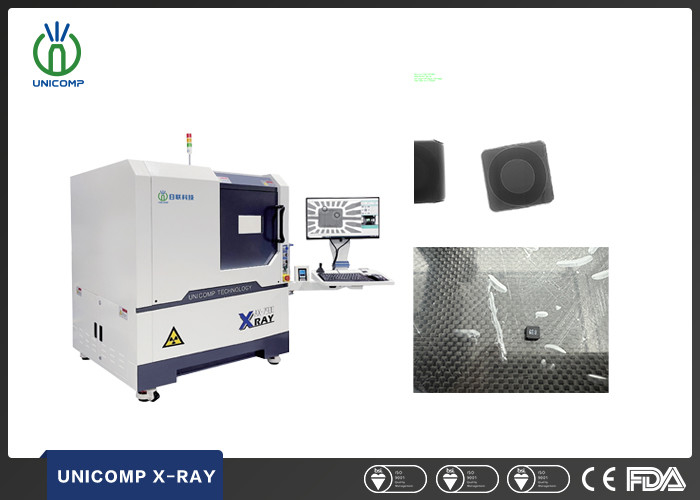

Images de la machine à rayons X IC AX7900:
