80KV/90KV électronique Machine à rayons X Emplacement précis Localisateur laser pour l'inspection des défauts internes de la puce
Propriétés de base
Lieu d'origine:
Chine
Nom de la marque:
UNICOMP
Attestation:
CE, FDA
Numéro de modèle:
AX7900
Propriétés commerciales
Quantité minimum de commande:
1SET
Prix:
can negotiate
Conditions de paiement:
T/T, L/C
Capacité d'approvisionnement:
300 ensembles par mois
Résumé du produit
Détection de la qualité du harnais de fil AX7900 Électronique Équipement à rayons X Unicomp Description de la machine à rayons X IC AX7900: Tubes à rayons X de 90 KV 5 μm, détecteur FPD, poste de travail multifonctionnel, standard de mouvement multiaxe XY avec mouvement d'inclinaison de ± 60° (en ...
Détails du produit
Mettre en évidence:
Machine à rayons X électronique de 90 KV
,Localisation précise électronique machine à rayons X
,Machine à rayons X pour l'électronique interne à puce
Name:
Équipement d'inspection par rayons X Unicomp
Application:
SMT, SME, BGA, l'électronique, CSP, LED, Flip Chip, semi-conducteur
Tube Voltage:
80KV/90KV
Industry:
Industrie électronique
Size:
Le nombre de points de contact doit être le même que le nombre de points de contact.
X-Ray Leakage:
< 1uSv="">
Weight:
1120KG
Power Consumption:
1kw
Description du produit
Détection de la qualité du harnais de fil AX7900 Électronique Équipement à rayons X Unicomp
Description de la machine à rayons X IC AX7900:
Tubes à rayons X de 90 KV 5 μm, détecteur FPD, poste de travail multifonctionnel, standard de mouvement multiaxe XY avec mouvement d'inclinaison de ± 60° (en option).Mouvement de l'axe Z pour le tube à rayons X et le FPD pour augmenter/diminuer l'agrandissement/FOV. Système de positionnement du point cible pratique. Système de traitement d'image DXI multifonctionnel avec programmation XY pour plusieurs routines d'inspection d'image. Max. zone de chargement 420mm x 420mm, max.zone de détection 380 x 380 mm, avec un système d'agrandissement de 300X.
Application de la machine à rayons X IC AX7900:
- LED, SMT, BGA, CSP, inspection des puces.
- Les composants de l'emballage, l'industrie des batteries.
- Composants électroniques, pièces automobiles, industrie photovoltaïque.
- La coulée sous pression en aluminium, le moulage en plastique.
- Céramique, autres industries spéciales
Caractéristiques de la machine à rayons X IC AX7900:
- Tubes à rayons X de 90KV, détecteur FPD.
- Station de travail multifonctionnelle, mouvement multi-axe X-Y. Mouvement "en arc" de ± 60° (en option).
- Les commandes de mouvement comprennent le mouvement de la table X/Y plus le mouvement du tube et du détecteur sur l'axe Z, un mouvement d'inclinaison de ±60° (optionnel).
- Système de traitement d'image DXI multifonctionnel.
- Fonction de programmation X/Y pour plusieurs routines d'inspection d'images
- La zone de chargement maximale est de 420 mm x 420 mm, la zone de détection maximale est de 380 x 380 mm, avec un système d'agrandissement de ~ 300X.
- Mesure automatique du vide/de la zone BGA et génération de rapports.
Spécifications techniques de l'AX7900
| Nom de l'article | Définition | Les spécifications |
| Paramètres du système | Taille | Le nombre de points de contact doit être le même que le nombre de points de contact. |
| Le poids | 1120 kg | |
| Le pouvoir | 220 AC/50 Hz | |
| Consommation d'électricité | 1 kW | |
| Tubes à rayons X | Le type | Fermé |
| Max.Tensions | 80 kV/90 kV | |
| Max. Puissance | 12W/8W | |
| Taille du point | 5 μm/15 μm | |
| Système de rayons X | Appareil de renforcement | FPD |
| Moniteur | 22 ¢ LCD | |
| Magnification du système | 160 X/360 X | |
| Région de détection | Taille maximale du chargement | 440 mm x 400 mm |
| Max.Zone de contrôle | Pour les appareils à commande numérique | |
| Fuite de rayons X | Les émissions de dioxyde de carbone sont les suivantes: | |

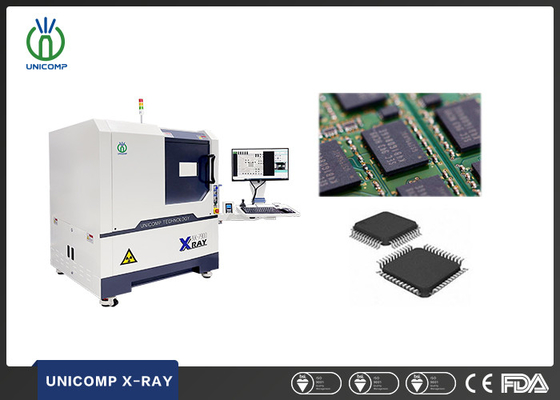

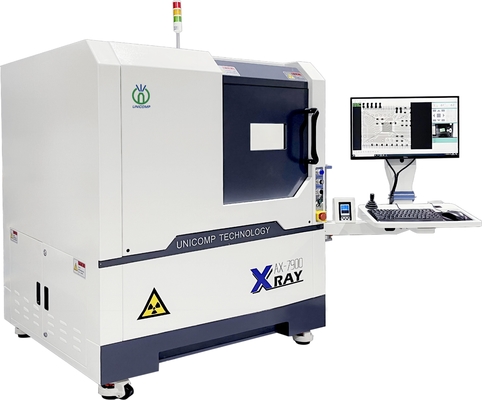

Images de la machine à rayons X IC AX7900:
