Détails sur le produit:
Conditions de paiement et expédition:
|
nom: | Unicomp Benchtop X Ray Machine | Application: | SMT, SME, BGA, Flip Chip, semi-conducteur |
---|---|---|---|
Industrie: | Industrie électronique | Couverture de rayon X: | 48mm x 54mm |
Taille de tache: | Taille de tache | Puissance: | 0.5kw |
Surligner: | machine de bureau de rayon de x,détecteur de rayon de x,SMT Benchtop X Ray Machine |

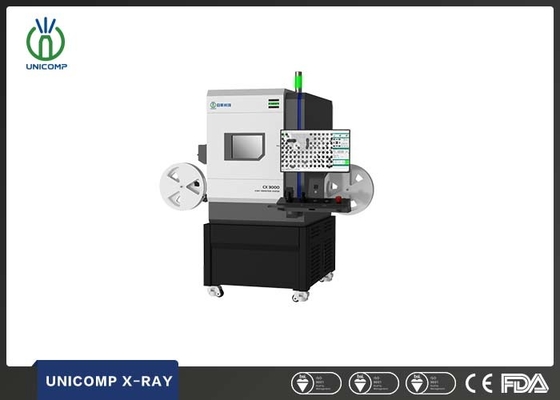

Machine de rayon X de l'électronique de Benchtop pour des laboratoires d'analyse d'échec
Article | Définition | Spéc. |
Paramètres de système | Taille | 750 (L) x570 (W) x890 (H) millimètre |
Poids | 300kg | |
Puissance | 220AC/50Hz | |
Puissance | 0.5kW | |
Tube à rayon X | Type | Fermé |
Max.Voltage | 100kV | |
Max.Power | 200μA | |
Taille de tache | 5μm | |
Détecteur | Renforçateur | FPD |
Couverture de rayon X | 48mm x 54mm | |
Résolution | 208Lp/cm | |
Le poste de travail | Taille de Max.Loading | 200mm x 200mm |
Région de Max.Inspection | 200mm x 200mm | |
Vues d'angle oblique | montage 360° rotatoire (facultatif) | |
Fuite de rayon X | <1> |
Rayon X inspectant des caractéristiques :
(1) couverture des défauts de processus jusqu'à 97%. Les défauts d'Inspectible incluent : Soudure vide, pont, pénurie de soudure, vides, composants manquant, et ainsi de suite. En particulier, le BGA, CSP et d'autres dispositifs de joint de soudure peuvent également être vérifiés par le rayon X.
(2) une couverture plus élevée d'essai. Elle peut vérifier où l'oeil nu et le test en ligne ne peuvent pas être vérifiés. Comme PCBA était le défaut jugé, coupure intérieure suspectée de trace de carte PCB, rayon X peut être rapidement vérifié.
(3) le temps de préparation d'essai est considérablement réduit.
(4) il peut observer que les autres moyens de la détection ne peuvent pas être des défauts sûrement détectés, comme : Soudure vide, trous d'air et moulage pauvre et ainsi de suite.
(5) conseil de doubles couches et conseils multicouche seulement un contrôle (avec la fonction posée).
(6) peut fournir des informations appropriées de mesure, employées pour évaluer le processus de fabrication. Comme l'épaisseur de pâte de soudure, la soudure joint sous la quantité de soudure.
Installation
Unicomp fournira l'installation et le service de calibrage à l'installation d'emplacement de clients inclut l'aide en enregistrant votre nouveau système de rayon X avec des gens du pays et des Agences d'État le cas échéant. Une (1) enquête de rayonnement sur place à l'heure d'installation avec les pièces justificatives.
